观光电梯的结构组成及工作原理

1、观光电梯的结构组成

观光电梯是大型的机电合一产品，通常采用曳引驱动方式，它的组成结构十分的复杂。那么接下来我们就以方形钢结构观光电梯为例，将观光电梯的结构进行拆分。

简单来说，观光电梯大体可以分为底坑、井道、轿厢、主机设备层及其他相关部件。

a、底坑

通常井道下部需设置底坑，根据具体需求进行土建挖深及加固，内部设置缓冲器座、导轨底座以及排水装置等。

△位置示意

b、井道

主要由井道结构主体（钢结构框架）、井道壁（围扇）、层门、井道设备等组成。

△位置示意

c、轿厢

主要由轿厢架、轿壁（围扇）、轿厢底盘、轿顶及顶轮、轿门、通风孔、按钮控制板等组成。

△位置示意

d、主机设备层

主要由电梯驱动主机及其附属设备和滑轮，以及承重梁、主机底座等组成。

△位置示意

e、其他相关部件

包括其他观光电梯的主要部件，如悬挂装置、补偿装置、超速保护装置、导轨、缓冲器、极限开关、钢带以及电气设备等。

△位置示意

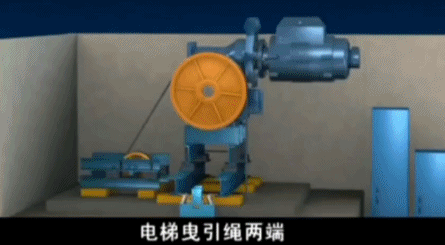

2、观光电梯的工作原理

规定曳引驱动方式的观光电梯，通常采用钢丝绳（由钢丝、绳芯及润滑脂组成）摩擦传动，钢丝绳绕过曳引轮，两端分别连接轿厢和对重，电动机驱动曳引轮使轿箱实现规定楼层的固定升降。
